热氧化
从界面反应到先进器件
把一层 SiO2 长得“刚刚好”：反应、扩散、厚度控制与界面质量。
学习路线
01 · 为什么氧化
理解 SiO2 在硅工艺中的定位：绝缘、界面与工艺缓冲。
02 · 如何长出来
从界面反应出发，掌握干氧、湿氧和炉管流程。
03 · 如何算厚度
用 Deal–Grove 模型解释线性段和抛物线段。
04 · 如何控质量
把厚度、均匀性、界面陷阱和电荷纳入控制窗口。
05 · 如何面对缩放
理解高 κ / 金属栅与 GAA 中“超薄界面层”的新角色。
06 · 课堂推演
根据目标厚度、质量和热预算选择工艺路径。
操作提示：方向键或 PageUp / PageDown 翻页，按 M 打开章节导航，按 F 进入全屏，按 N 显示讲解提示。
为什么硅工艺离不开 SiO2
原位生长
热氧化不是“贴膜”，而是消耗表面硅并形成 SiO2。界面来自同一个晶圆表面。
高质量界面
优良的 Si / SiO2 界面是硅 CMOS 历史上最关键的材料优势之一。
工艺缓冲层
垫氧、牺牲氧化层、场氧、隔离和清洗后界面修复都依赖可控氧化。
从主角到界面层
先进逻辑栅介质转向高 κ / 金属栅，但超薄界面氧化层仍影响 EOT、迁移率与可靠性。
热氧化的工艺定位
洁净、低颗粒、低金属污染
温度、气氛、时间、压力
厚度、均匀性、界面、电学
界面反应：干氧与湿氧
干氧：慢，但致密

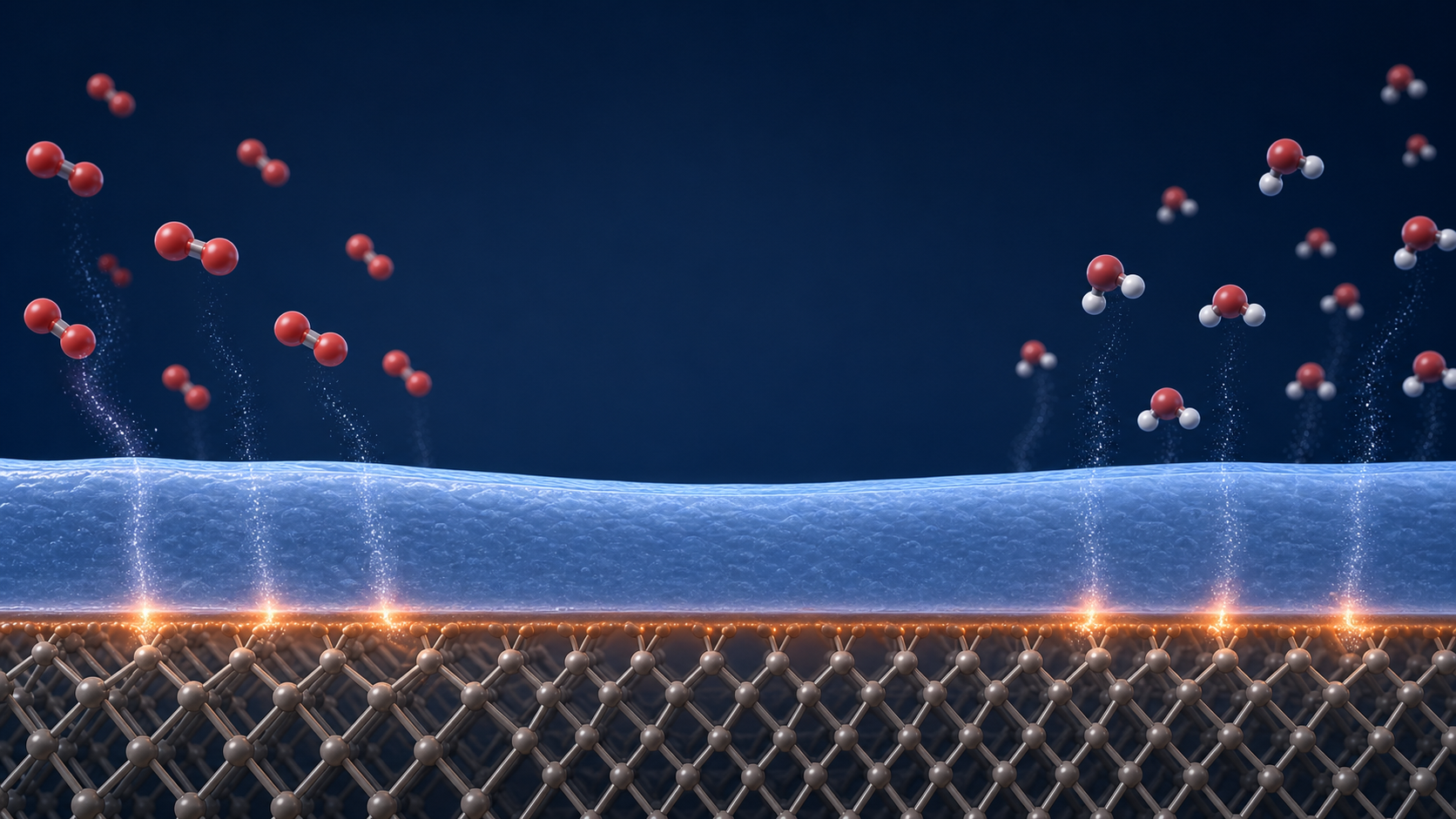

适合较薄、质量要求高的氧化层。氧化剂穿过已有 SiO2 后，在移动界面处继续反应。

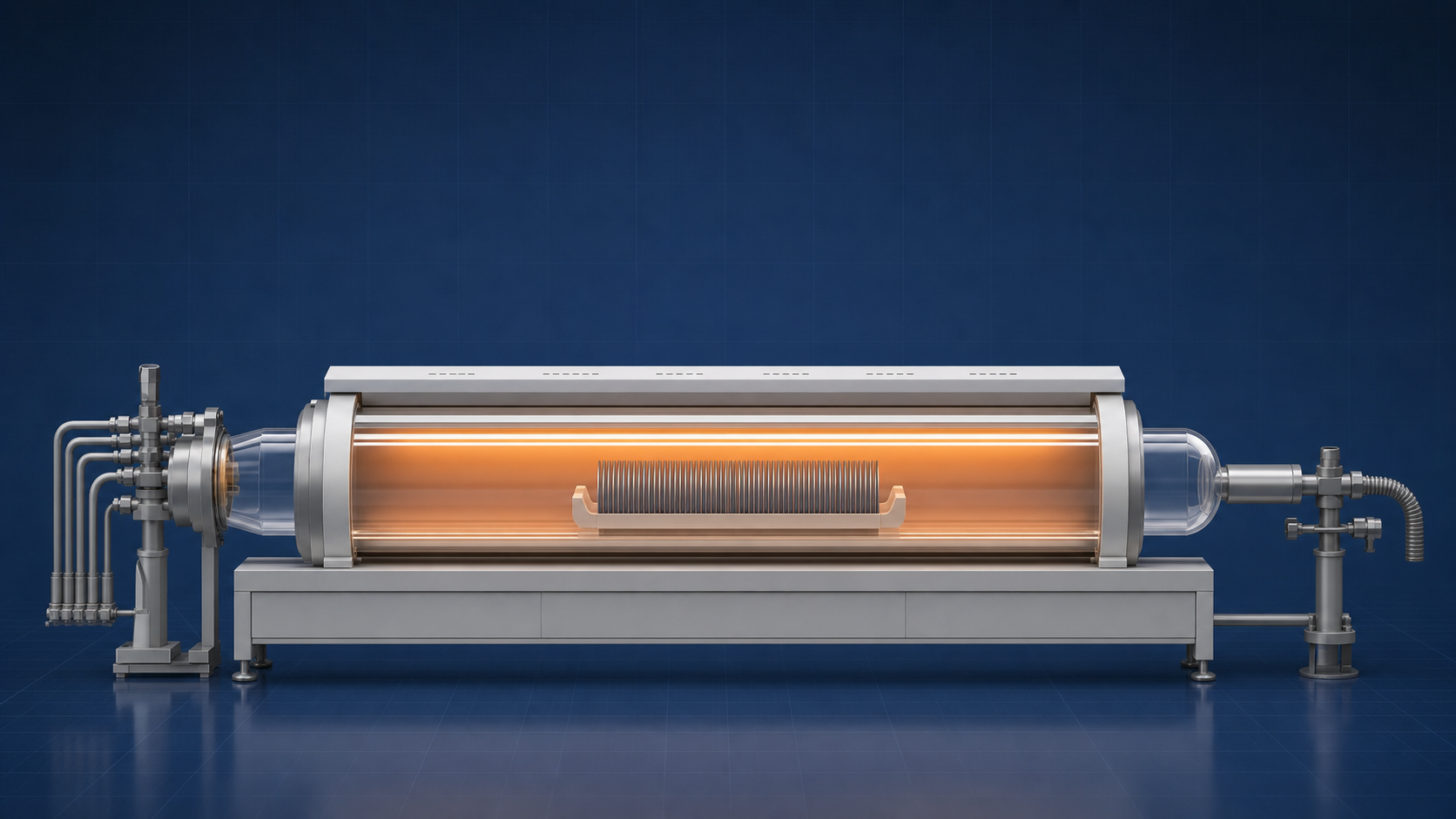

炉管热氧化：一条可控流程
交互：点击步骤，讨论每一步如何影响颗粒、均匀性、热预算和重复性。
Deal–Grove：三个串联过程
关键直觉
薄氧化层时，界面反应更容易成为瓶颈；厚氧化层时，氧化剂穿越已有氧化层更困难，扩散逐渐主导。
Deal–Grove 方程：厚度随时间增长
xox
氧化层厚度
B / A
线性速率常数
B
抛物线速率常数
τ
已有初始氧化层对应的时间平移
单位检查：若 xox 用 μm、t 用 h，则 B 的单位为 μm2/h，B/A 的单位为 μm/h。
交互曲线：气氛、温度和时间
曲线采用 900–1100 °C 的代表性 Deal–Grove 常数作教学插值。实际量产必须以本机台、本晶圆和本配方的标定数据为准。
两种极限：线性段与抛物线段
氧化剂穿过薄膜不困难，界面反应贡献更突出。厚度近似随时间线性增加。
氧化剂需要穿过越来越厚的 SiO2，扩散阻力增大。后续生长逐渐变慢。
课堂判断：同样增加 30 min，为什么 20 nm 薄氧和 500 nm 厚氧的增量不会相同？
氧化不是沉积：硅会被消耗
500 nm 氧化层
约消耗 220 nm 硅，约有 280 nm 位于原始表面之上。
体积膨胀约为 2.27 倍。局部几何形貌和应力会让二维结构中的生长更复杂。
影响生长速率的六个旋钮
工艺控制：从配方到厚度闭环
批式炉管
适合多片晶圆、较厚氧化和高吞吐量场景。重点关注舟内位置、径向均匀性与历史累积。
快速热氧化 RTO
短时高温、热预算更低，常用于薄层或需要更精细瞬态控制的场景。设备温度瞬态和片内均匀性更关键。
氧化层质量：厚度只是第一关
评价维度
厚度与均匀性、界面态密度、固定电荷、可动离子、陷阱、漏电、击穿场强和可靠性统计。
交互：点击电荷类型，观察其可能出现的位置。工艺清洁度、退火条件和界面处理都会改变电学表现。
应用地图：同一种氧化层，不同任务
栅介质 / 界面层
经典 MOS 栅氧；先进器件中承担超薄界面工程角色。
垫氧 Pad oxide
缓冲应力，常与氮化硅掩膜协同使用。
牺牲氧化层
生长后去除，带走表面损伤或污染，改善后续界面。
场氧 / LOCOS
历史上用于隔离；现代主流逻辑隔离转向 STI，但教学价值仍高。
侧壁与沟槽界面
修复刻蚀损伤，调节几何尺寸和界面状态。
掩膜与工艺保护
在扩散、注入或后续流程中提供缓冲和保护。
SiC 功率 MOS
SiO2 / SiC 界面质量仍是性能与可靠性关键之一。
量测与校准样片
通过可重复氧化和 mapping 建立设备基线。
先进逻辑：SiO2 从栅介质变为界面工程
经典平面 MOS
热 SiO2 可直接承担栅介质角色。
高 κ / 金属栅
为了降低等效氧化层厚度 EOT 与栅漏电，栅叠层演进为“超薄界面层 + 高 κ 介质 + 功函数金属”。
GAA 纳米片

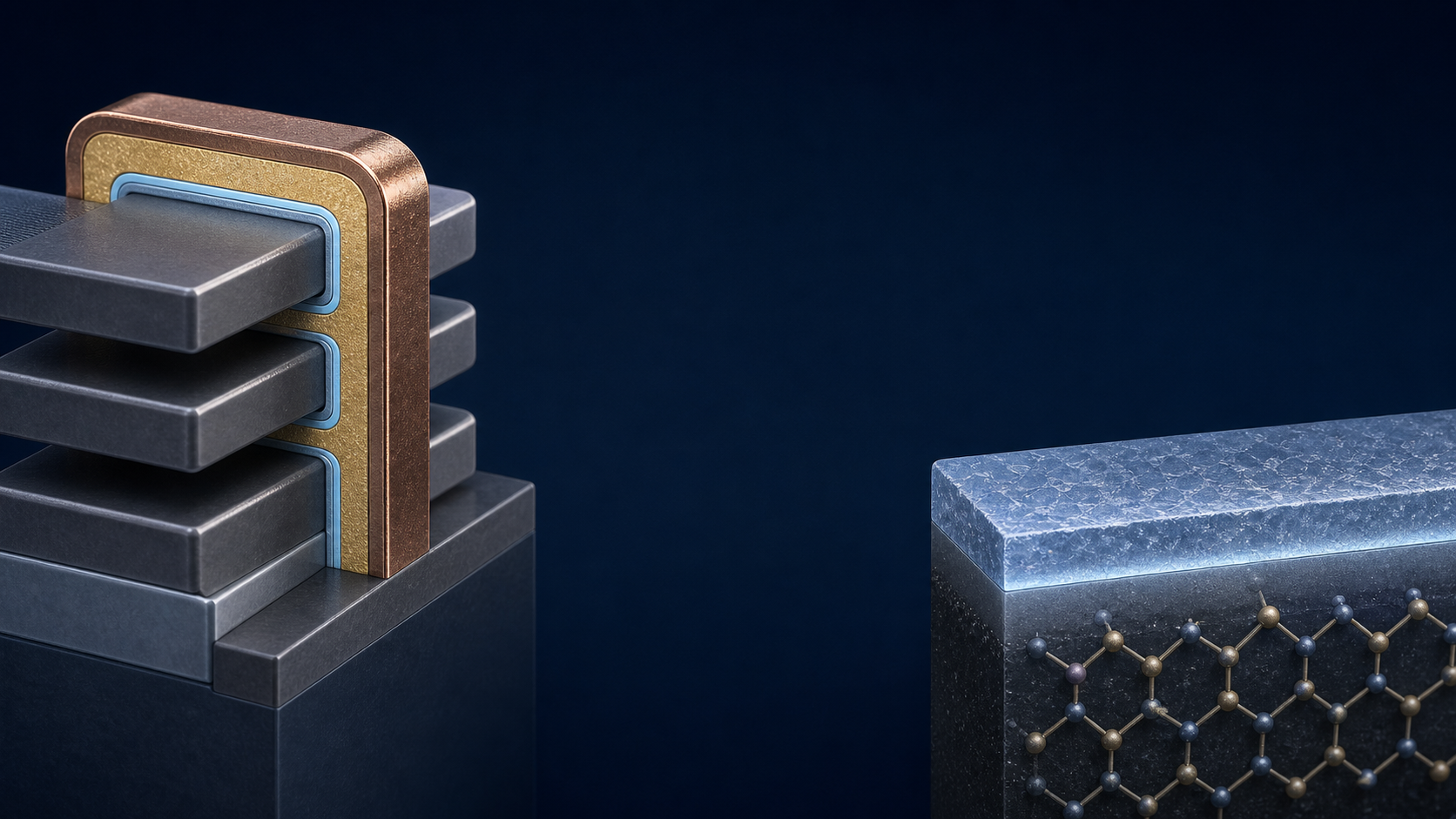

环绕沟道的共形栅叠层提升静电控制。界面质量、EOT 和三维均匀性更加敏感。
前沿更新：TSMC 官方 N2 页面以 nanosheet transistors 描述其 2 nm 逻辑平台；imec 已展示面向 GAA 沟道的先进高 κ / 金属栅叠层，其结构包含界面氧化层、高 κ 介质和功函数金属层。
模型边界：什么时候不能只套公式
初始超薄阶段
极薄氧化早期可能偏离经典 Deal–Grove 近似；尤其干氧初始阶段更复杂。
二维形貌与应力
沟槽、侧壁、角部和局部应力会改变扩散与反应，LOCOS 鸟嘴是典型教学案例。
高掺杂与晶向
掺杂、晶向和表面状态会让标准参数失准，需要本地实验标定。
高压、RTO 与等离子体
工艺条件改变后，温度瞬态、分压和反应机制可能需要更细致模型。
先进栅叠层
超薄界面层、高 κ、金属和后续退火共同决定 EOT 与可靠性。
工程结论
模型用于建立直觉；量产窗口必须来自机台数据、量测和统计过程控制。
课堂推演：为目标选择工艺路径
判断框架
| 问题 | 需要权衡 |
|---|---|
| 目标厚度？ | 薄层精度 vs 厚层吞吐量 |
| 质量目标？ | 界面、致密性、电学可靠性 |
| 热预算？ | 炉管批处理 vs RTO 瞬态控制 |
| 后续流程？ | 去除、保留、叠层或再退火 |
随堂检查：四个必须说清的问题
点击任意问题，显示要点。
总结、资料与课后复盘
带走五句话
- 热氧化是消耗硅形成 SiO2 的界面反应，不是简单沉积。
- 干氧较慢但适合薄而高质量；湿氧较快，常用于较厚氧化。
- Deal–Grove 用 A、B、τ 把反应和扩散合并为可用模型。
- 薄层近似线性、厚层近似抛物线；工程上必须结合标定和 SPC。
- 先进 GAA / 高 κ 金属栅中，SiO2 的角色转向超薄界面工程。
一手资料入口
全部配图由 GPT Image 2 / imagegen 生成，保存在本地 assets 文件夹；页面离线打开时不会请求网络图片。
