化学气相沉积
从气相分子到三维薄膜
控制传质、吸附与表面反应：让材料在正确的位置，以正确的厚度和质量生长。
课程路线：材料、机理、设备与前沿
01 · 为什么沉积
薄膜承担导体、介质、半导体和界面工程任务。
02 · 如何生长
掌握 CVD 七步路径和气相传质 / 表面反应竞争。
03 · 如何选设备
比较 APCVD、LPCVD、PECVD、HDPCVD 与 ALD 边界。
04 · 如何控薄膜
厚度、均匀性、成分、应力、覆盖性与缺陷。
05 · 如何面对三维
理解 GAA、CFET、互连和面积选择性沉积的新要求。
06 · 课堂决策
针对材料、温度和结构选择沉积路径。
薄膜在芯片中的四种角色
导体
接触、互连、阻挡层与填充金属。
介质
栅介质、层间介质、钝化与隔离。
半导体
外延 Si、SiGe、III-V、Poly-Si 等。
界面层
种子层、粘附层、阻挡层和表面钝化。
薄膜问题不是“有没有膜”，而是厚度、成分、结构、应力、覆盖性和缺陷是否同时满足器件窗口。
沉积方法地图：CVD 在哪里
PVD
蒸发、溅射。适合多类金属；方向性较强。
CVD
气相前驱体在表面发生化学反应。适合批量、覆盖与材料组合。
ALD
交替、自限制表面反应。厚度按循环控制，突出高共形性。
Epitaxy
在晶体衬底上生长单晶薄膜，可同质或异质。
ECD
电化学沉积，例如互连金属填充。
Spin-on
旋涂形成有机或无机材料层。
本讲聚焦 CVD，并把 ALD 作为先进三维结构中的关键对照边界。

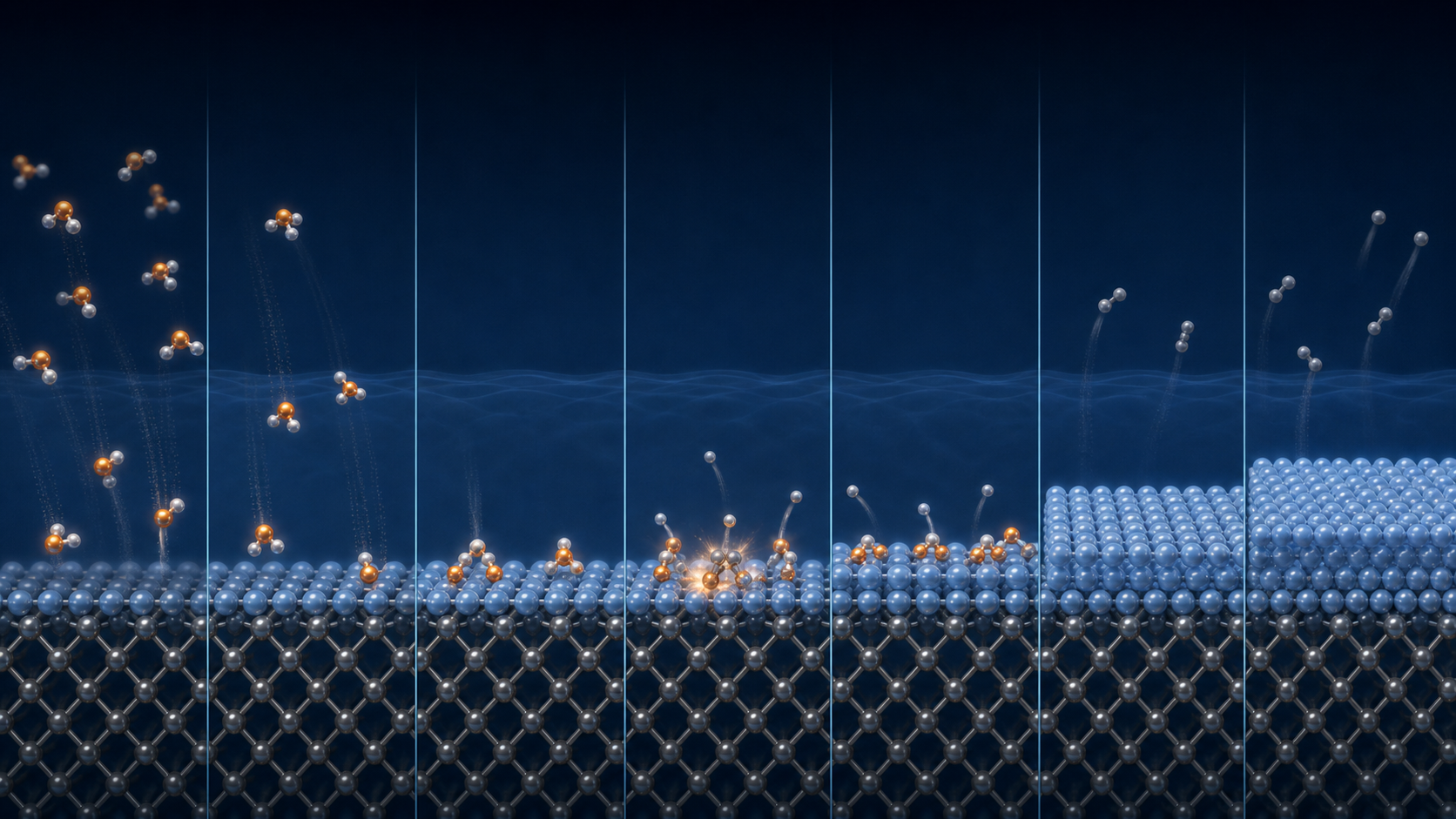

CVD 七步路径：从气流到薄膜
动力学核心：表面反应与传质竞争
kS
表面反应常数，温度依赖强。
hG
气相传质系数，受流场、压力和几何影响。
像串联电阻一样理解
较慢的一环决定总生长速率。低温时常由表面反应限制；较高温度时，气相传质可能成为瓶颈。
交互曲线：温度如何改变控制区
曲线是用于解释控制区转换的归一化教学模型，不替代具体材料体系的机台标定。
APCVD 与外延：单晶薄膜的特殊任务
外延 Epitaxy
在单晶衬底上延续晶体结构。可分为同质外延和异质外延。
VPE 条件
洁净表面、高纯气体、受控温度和边界层；SiH4 或氯硅烷可作为硅源。
选择性外延 SEG
在目标区域生长，例如先进源漏外延。
应变外延
利用受控晶格失配调节沟道性能，但厚度受临界应变约束。
气体耗尽
沿流向反应物减少，需要流场和几何补偿。
自掺杂
衬底中的杂质外扩散会改变外延层剖面。
LPCVD：批量、均匀与良好覆盖
低压
典型旧课件口径约 0.01–1 Torr。降低气相碰撞和传质限制。
热壁炉管
可批量处理大量晶圆，吞吐量和批间控制是优势。
常见薄膜
Poly-Si、TEOS 氧化物、氮化物等。
工程注意
温度、气体耗尽、舟位和沉积历史影响均匀性。
为什么降低压力有效？
气相传输更容易跟上表面反应，使晶圆间差异更容易控制，并改善复杂结构的覆盖。
PECVD：用等离子体降低温度
适用价值
在热预算受限的后段工艺中沉积介质、钝化层和功能薄膜。
优点
较低温度、较高沉积速率、可调膜应力。
代价
离子轰击、氢含量、致密度和缺陷需要控制。
覆盖问题
低表面迁移率可能导致沟槽填充空洞或裂纹。
HDPCVD
同时利用沉积与溅射刻蚀改善填充和致密化。

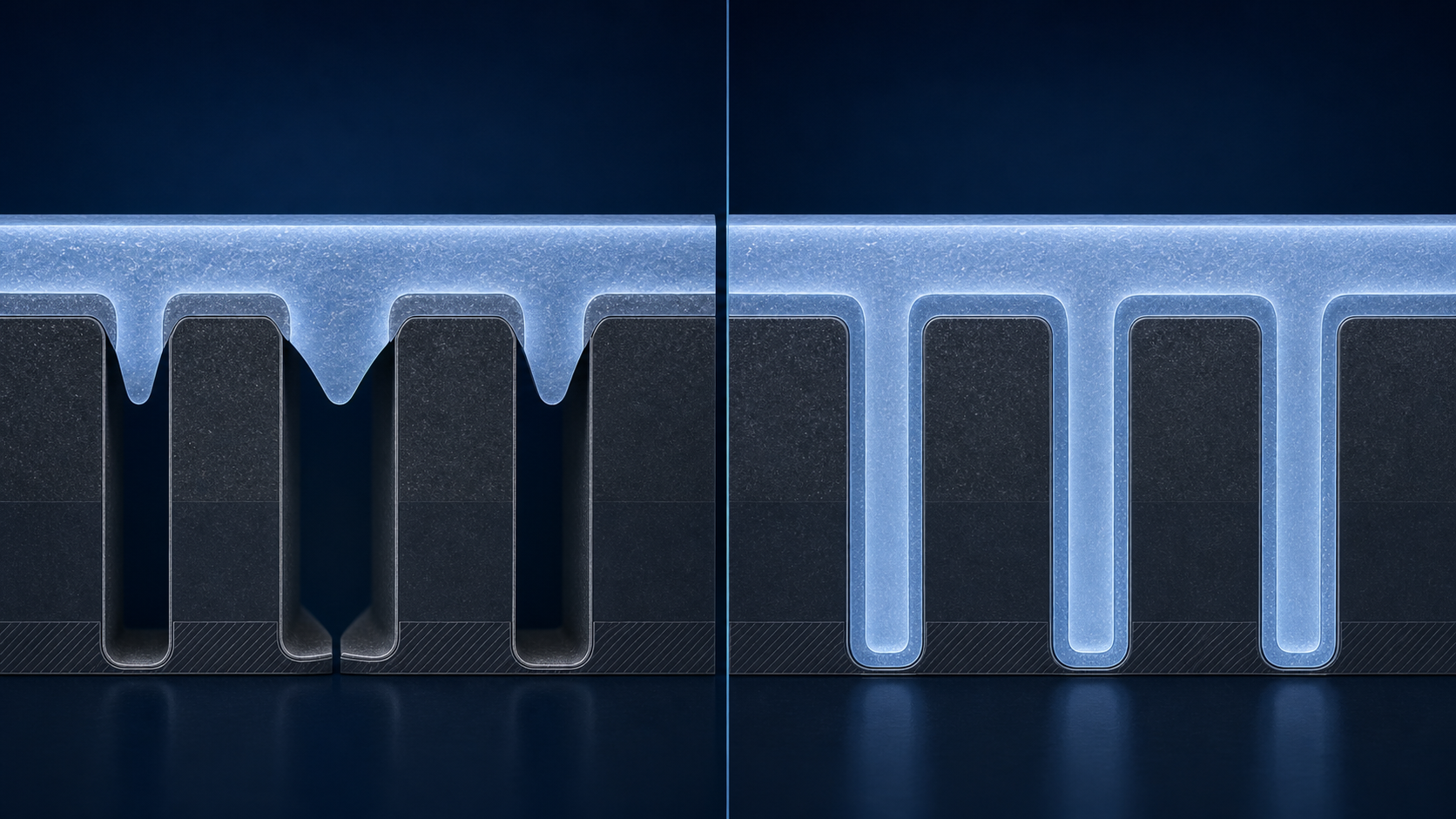

台阶覆盖：膜厚均匀不等于结构覆盖均匀
问题来源
前驱体在开口处过快反应，会让深处得不到足够供给；高深宽比结构更敏感。
交互实验：结构深宽比与覆盖风险
这是用于课堂比较的风险模型。真实覆盖由前驱体、温度、压力、反应概率、脉冲和流场共同决定。
ALD：CVD 的重要边界与补充
自限制反应
表面位点饱和后反应停止，厚度可按循环精细控制。
高共形性
适合高深宽比和复杂三维结构。
代价
循环较慢；前驱体、吹扫和成核延迟必须优化。
边界关系
ALD 不是简单“更好的 CVD”，而是不同的时间序列表面化学。
薄膜质量：六个必须同时满足的指标
厚度与均匀性
片内、片间、批间和长期漂移。
成分与化学计量
元素比例、杂质、氢和残余前驱体。
微结构
非晶、多晶、单晶、晶粒和晶界。
应力
过大应力会引起翘曲、裂纹或剥离。
缺陷与颗粒
针孔、空洞、裂纹、颗粒和界面缺陷。
覆盖与填充
侧壁、底部、开口封闭和 seam / void 风险。
反应器比较：不是温度越低越好
| 判断轴 | 典型问题 |
|---|---|
| 热预算 | 前段高温，还是后段低温？ |
| 结构复杂度 | 平面、台阶、高深宽比或三维环绕？ |
| 吞吐量 | 批量效率还是逐片 / 逐循环精度？ |
| 薄膜质量 | 致密度、杂质、应力、界面和缺陷？ |
选择性沉积：让材料只长在需要的位置
基本目标
利用表面化学差异，让薄膜优先在目标区域成核，而抑制非目标区域生长。
为什么重要
可减少刻蚀、光刻和对准负担，为自对准工艺提供新路径。
三条控制线
- 表面活化与钝化
- 成核延迟与选择性窗口
- 沉积后修复或选择性刻蚀
imec 官方资料将 ASD 视为缓解纳米制造复杂度的重要方向。

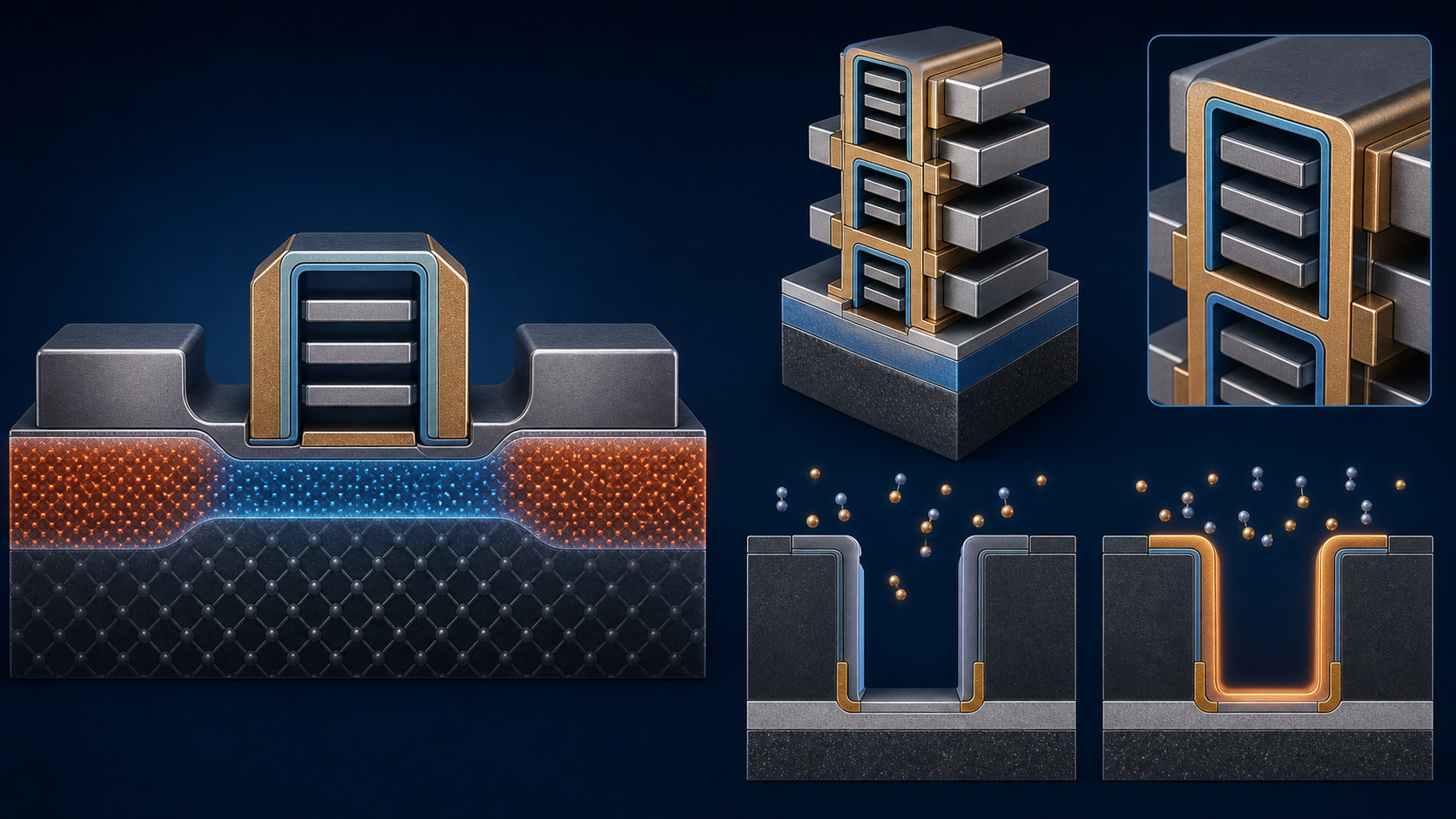

先进器件：三维结构重新定义沉积难题
GAA 纳米片
栅叠层必须共形包覆沟道，界面层、高 κ 和金属层厚度窗口更紧。
Forksheet / CFET
器件间距更小、结构更复杂，沉积选择性、低损伤和填充能力更关键。
互连材料
Lam Research 官方资料显示，ALD / CVD 正用于钨、钼等填充与高深宽比结构。
前沿部分为基于 TSMC、imec 和 Lam Research 官方资料的教学推断。
工艺闭环：从配方到量测反馈
椭偏 / 反射
厚度、折射率与片内 mapping。
SEM / TEM
侧壁覆盖、沟槽填充和界面结构。
XPS / SIMS / 电学
成分、杂质、深度分布和器件表现。
课堂推演：为任务选择沉积路径
| 问题 | 权衡 |
|---|---|
| 材料与功能？ | 导体、介质、半导体或界面层 |
| 热预算？ | 高温质量 vs 后段兼容性 |
| 几何结构？ | 平面、沟槽、高 AR 或三维环绕 |
| 量产目标？ | 吞吐量、均匀性、缺陷与成本 |
随堂检查与总结
点击问题显示要点。
一手资料入口
- Lam Research: Deposition
- imec: Area-selective deposition
- imec: CFET process readiness
- TSMC N2 Technology
经典结构来自本地 `LN10 - Thin film I.ppt` 的只读提取；前沿部分为基于官方资料的教学推断。
